1.創新輔件推進機構

1.1.XJG8（H）推進機構，為多圈省力搖進方式，實現輕松、靈活、平穩推進移出抽屜，三位置具有機械定位、顯示，并帶有“咔嗒”的聲音提示功能，完全能輕松推進630A的3極、4極方案和800A方案的抽屜應用；推進機構原理與聯鎖機構功能為國內外同行業首創技術。并具備XJG8（H2）電操專用的聯鎖機構，確保切斷負載移動抽屜，有效防止誤操作，實現搖手柄進入機構（可操作狀態）無法得電，只有拔出搖手柄，方可得電空開合閘，具有很高的操作安全性。 XJG8（H）推進機構，設有輔助位置電源開關，合閘聯鎖具有載扣復位功能。

1.2.XSL-2型三位置手拉推進聯鎖機構應用于單元抽屜，具有三位置鎖定、顯示和合閘聯鎖位置輔助電源功能。開關載扣復位功能。聯鎖功能完全符合JB/T9661標準。（實用新型專利一項）。

2.抽屜輔件特點

2.1.主電路接插件：結構為疊片式，插頭結構具有閉合磁路環原理，壓力隨啟動電流增大而增大；本公司的主電路接插件壓力達到每組彈簧8KG-10KG（MNS插頭結構除外），運行更可靠；彈簧采用防銹處理；

2.2.輔助電路接插件：為長行程，具有普通型、試驗型、連接型、防誤型四種，端子形式功能滿足輔助接點電氣所需技術要求，裝配螺釘均為防震螺釘，運輸中可靠安全。滿足XJG8、XSL機構配用行程。

2.3.儀表板：開門式空心結構，方便接線，方便器件安裝檢測，器件安裝空間有164mm×122mm，能滿足96×96數顯表安裝，還可安裝其他燈表器件，空心處用鋼板，方便制造開孔。

3.柜體輔件特點

3.1.鉸鏈技術：應用于抽屜門、固定門，安裝方式為嵌入式（不焊接），軸銷與門定位無間隙，在幾何尺寸保證條件下，實現固定門零下墜，抽屜門下墜不超過1.0mm，門縫1.0mm。

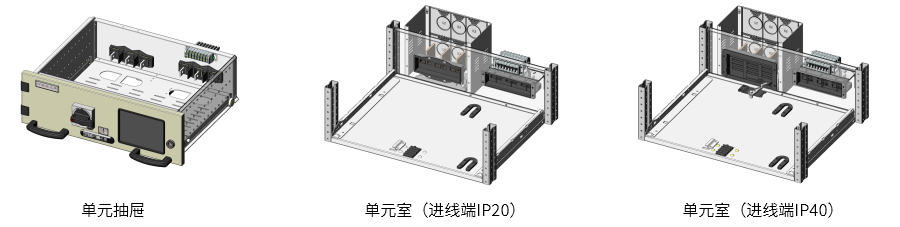

3.2.合頁活門：技術滿足垂直母線進線處防護等級為IP40，抽屜推進移出時，合頁活門自動打開關閉彈壓裝置鎖定。進線護罩IP20。合頁活門、進線護罩相間插頭相間有隔離，有效防止相間放弧。

3.3.垂直母線通道：采用封閉結構，模數化鋼架固定在層板上，母線罩固定在鋼梁上，安裝方便，可拆卸；母線罩上頂部有封板，防止安裝時掉落金屬物進入母線處，同時帶散熱孔，后部為透視窗結構，有利于觀察插頭運行狀況。半塊功能板應用L型母線，配合主電路接插件采用銅排連接（取消導線連接）。

3.4.盤面：盤面細化，柜體盤面細節充分考慮，色澤搭配，鉸鏈外觀、門鎖結構、抽屜結構保證了盤面的整齊和門縫，回路標記框、儀表板、鋁合金操作面板讓盤面更有特色。

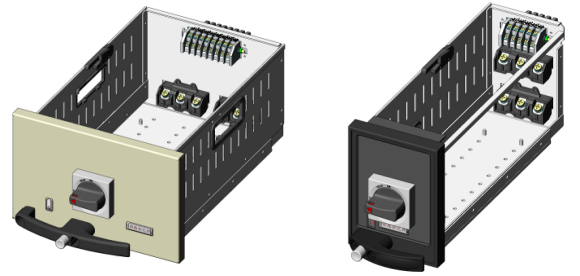

1/4、1/2抽屜特點介紹

□ 配套采用的機構為XSL-1型手拉機構，該機構小型化，并取消抽屜內部的鋁合金導軌，不僅節約了成本，且有效增大了抽屜在高度方向上的空間；

□ 電源分配器厚度為60mm，在滿足散熱空間的情況下，薄型化的設計增大了1/4、1/2抽屜單元在深度方向的空間；

□ 主開關非正常跳閘情況下，實現再扣功能；

□ 配套的電源分配器采用模塊化的設計方式，可以滿足客戶的多種可變方案和特殊方案；

□ 1/2抽屜單元可以實現機構中心安裝和偏心35mm安裝，滿足大的儀表的盤面安裝空間；

□ 1/2抽屜單元最大電流可滿足：主進線250A/3，分路125A/3，即單個抽屜最大電流實現125A/3；

□ 1/2抽屜單元配套采用GDF6電源分配器時，二次的接點最大可滿足32針/單個抽屜， 1/2抽屜單元配套采用GDF4電源分配器時，二次的接點最大可滿足20針/單個抽屜；

□ 1/2抽屜單元最小模數可實現150mm高度，即可實現最多24個回路；

□ 1/2抽屜單元在200高模數下，可實現4極方案，△-Y啟動等特殊方案（有特殊方案可與本公司聯系）。
